Tratamiento de plasma para juguetes de TPE es un proceso de preparación de superficies en seco utilizado antes de la impresión, pintura en spray, recubrimiento y adhesión. Puede eliminar o modificar la contaminación superficial fina mientras aumenta la energía superficial de los componentes de elastómero termoplástico.
Esto es particularmente útil para figuras de animales blandos, juguetes educativos, piezas moldeadas flexibles y otros productos de TPE con superficies curvas, detalles hundidos y áreas texturizadas. Estas piezas pueden retener agentes desmoldantes, lubricantes o aditivos migrados que interfieren con la humectación de tinta y adhesivo.
El tratamiento con plasma no reemplaza la selección correcta de materiales, la compatibilidad de tinta o las pruebas finales de seguridad de juguetes. Sin embargo, cuando el proceso se desarrolla utilizando el compuesto de TPE real, el recubrimiento y las condiciones de producción, puede ayudar a los fabricantes a lograr resultados de impresión y adhesión más repetibles.
Esta guía explica por qué las superficies de TPE son difíciles de imprimir, cómo funciona la activación por plasma, cómo seleccionar un sistema de tratamiento y cómo validar el proceso final.
El elastómero termoplástico, abreviado como TPE, describe una familia de materiales que combinan flexibilidad similar al caucho con características de procesamiento termoplástico. Dependiendo del compuesto, el TPE puede moldearse por inyección, extruirse o sobremoldearse en componentes blandos con formas detalladas.
Los productos comunes de juguetes de TPE incluyen:
El término TPE cubre muchas formulaciones químicas diferentes. Su dureza, paquete de aditivos, energía superficial, resistencia al calor y respuesta al tratamiento con plasma pueden variar sustancialmente. Una receta desarrollada para un grado de TPE no debe transferirse automáticamente a otro grado sin pruebas.
Aprenda más sobre el tratamiento de plasma industrial para plásticos y caucho .
Muchos compuestos de TPE tienen una energía superficial relativamente baja. Como resultado, la tinta, pintura o adhesivo pueden formar gotas, retraerse de la superficie o extenderse de manera desigual en lugar de crear un contacto consistente.
La mala humectación puede causar gráficos incompletos, adhesión débil de la pintura, levantamiento de bordes o fallo de adhesión incluso cuando la tinta o adhesivo seleccionado funciona bien en plásticos de mayor energía.
El moldeo por inyección puede dejar rastros de agentes desmoldantes, lubricantes, aceite, polvo u otros residuos de procesamiento en la superficie del juguete. Estos materiales pueden formar una capa límite débil entre el TPE y la tinta, recubrimiento o adhesivo aplicado.
La contaminación también puede introducirse por manipulación, bandejas de almacenamiento, guantes, embalaje, aire comprimido o productos que contienen silicona utilizados en otros lugares del taller.
Algunos compuestos de TPE contienen aceites, plastificantes, aditivos deslizantes u otros ingredientes que pueden migrar hacia la superficie con el tiempo. El plasma puede limpiar y activar la superficie presente en el momento del tratamiento, pero no puede prevenir permanentemente la migración adicional desde una formulación de material inadecuada.
Las figuras de animales y juguetes moldeados a menudo contienen cuerpos curvos, ojos hundidos, pelaje texturizado, espacios estrechos, socavados y patrones detallados. La limpieza manual o un método de tratamiento en línea de visión pueden no preparar todas las áreas de manera uniforme.
Las piezas delgadas o altamente flexibles pueden deformarse bajo calor excesivo, presión mecánica o tratamiento agresivo. Por lo tanto, el proceso debe proporcionar suficiente modificación de superficie sin causar blanqueamiento, fragilidad, deformación o cambios no deseados en la apariencia.
Un sistema de plasma energiza un gas de proceso seleccionado para producir electrones, iones, radicales y moléculas excitadas. Estas especies reactivas interactúan solo con la región más externa de la superficie de TPE bajo condiciones controladas.
Dependiendo de la formulación de TPE, la química del gas y la receta de tratamiento, el procesamiento con plasma puede proporcionar tres efectos relacionados.
Las especies reactivas del plasma pueden descomponer residuos orgánicos finos como aceites ligeros, huellas dactilares y contaminación por desmoldante. Los productos de reacción volátiles se eliminan del área de proceso o se evacuan de una cámara de vacío.
La limpieza por plasma no sustituye la eliminación de grasa espesa, residuos visibles o contaminación severa. Las piezas con depósitos pesados pueden requerir un proceso de limpieza preliminar separado.
Lea más sobre tecnología de limpieza por plasma .
El tratamiento con plasma puede introducir grupos funcionales polares que contienen oxígeno o nitrógeno, dependiendo del gas seleccionado y la química del material. Estos grupos aumentan la energía superficial y pueden mejorar la capacidad de tintas, recubrimientos y adhesivos para mojar la superficie.
Un mejor mojado ayuda a que el material aplicado forme un contacto más continuo con el TPE. Sin embargo, la adhesión final también depende de la química de la tinta, las condiciones de curado, el espesor del recubrimiento y la compatibilidad del sistema de material completo.
Vea cómo la activación superficial por plasma mejora la adhesión .
Algunas recetas de plasma crean cambios limitados a escala micro en la topografía de la superficie. Esto puede aumentar el área de contacto disponible y favorecer el anclaje mecánico.
El efecto depende del polímero y las condiciones de tratamiento. El grabado excesivo no es deseable para una superficie de juguete acabada porque puede alterar el brillo, el color, la textura o las propiedades táctiles.
Importante: el tratamiento con plasma modifica la superficie y no el volumen del material. No obstante, la potencia excesiva, el tiempo de tratamiento o la temperatura de la pieza pueden afectar a compuestos TPE sensibles. La apariencia, la dureza y la flexibilidad deben comprobarse durante la validación del proceso.

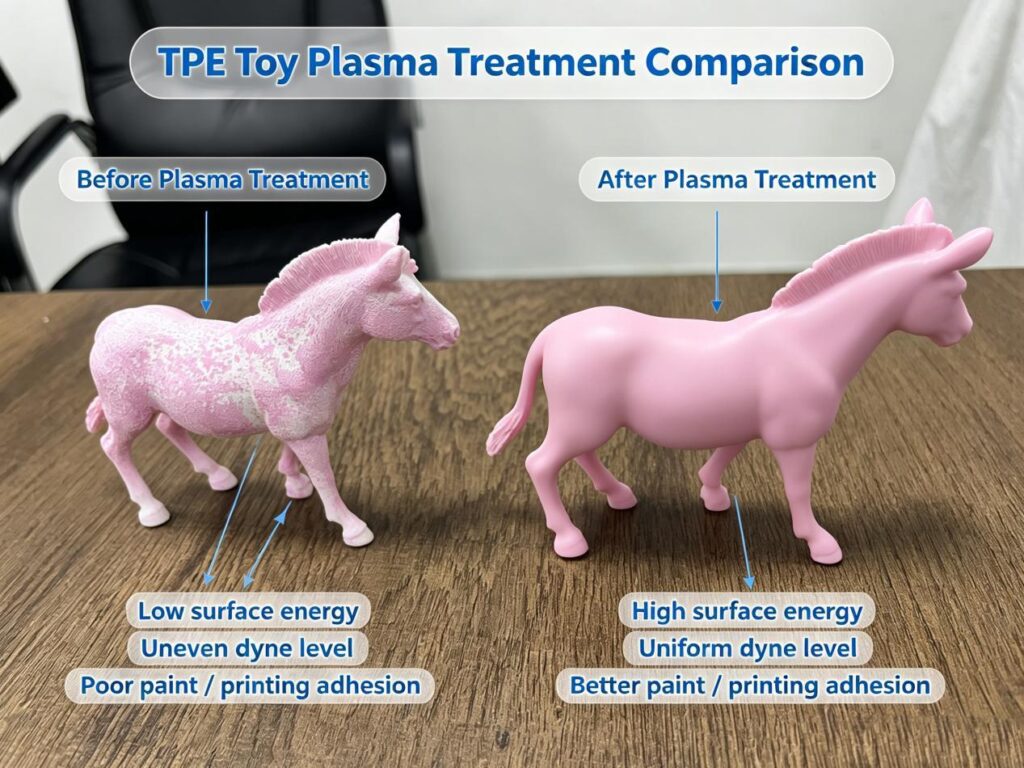

El aumento de la energía superficial puede ayudar a que la tinta o pintura líquida se extienda de manera más uniforme sobre las superficies de TPE moldeadas. Esto puede reducir el desmojado, los poros, la retracción de bordes y la cobertura incompleta.
La eliminación de la contaminación superficial débil y la activación del polímero pueden mejorar la adhesión para la tampografía, el recubrimiento por pulverización, ciertos procesos de impresión digital y otros métodos de decoración.
El tratamiento con plasma también puede preparar componentes de TPE antes de unirlos a plásticos compatibles, tejidos, piezas decorativas u otros componentes de juguetes. La selección del adhesivo y el diseño de la unión deben validarse de forma independiente.
El procesamiento con plasma puede reducir la dependencia del limpiado con disolventes húmedos para aplicaciones adecuadas. Esto puede simplificar el secado y reducir el riesgo de dejar residuos de líquido de limpieza, aunque los requisitos de extracción y seguridad del proceso aún deben considerarse.

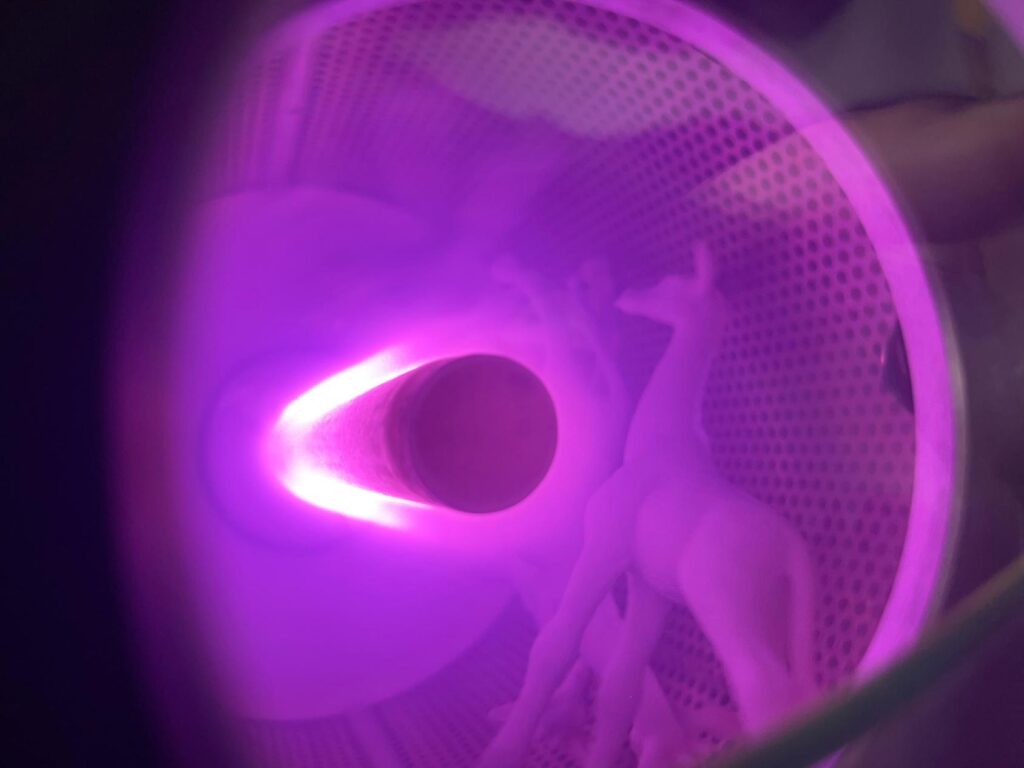

El plasma de vacío puede rodear las superficies expuestas, mientras que un tambor giratorio puede cambiar continuamente la orientación de las piezas. Estos enfoques pueden ser útiles para lotes de componentes pequeños e irregulares que son difíciles de tratar con un proceso de línea de visión fija.
Los sistemas con potencia controlada, flujo de gas, presión, tiempo de tratamiento y almacenamiento de recetas pueden reducir la variación dependiente del operador. La repetibilidad aún requiere materiales entrantes consistentes, disposiciones de carga y procesamiento posterior.
Registre el proveedor del material, el grado, la dureza, el color, las condiciones de moldeo y el paquete de aditivos cuando esté disponible. Diferentes familias de TPE pueden responder de manera diferente al plasma de oxígeno, aire, argón o nitrógeno.
Si se cambia el compuesto, la receta de tratamiento superficial y el sistema de tinta deben revisarse en lugar de asumir un rendimiento equivalente.
Determine si la pieza tratada se someterá a tampografía, pintura por pulverización, recubrimiento, pegado o sobremoldeo. Registre la especificación de la tinta, recubrimiento, imprimación o adhesivo, así como sus condiciones de aplicación y curado.
El tratamiento con plasma debe optimizarse para el sistema de material completo y no solo para un valor de dina arbitrario.
Elimine las partículas sueltas y la contaminación visible antes del tratamiento con plasma. Confirme que las piezas estén secas y hayan alcanzado una condición consistente después del moldeo.
Use guantes limpios y herramientas de manejo. Evite aerosoles de silicona, aire comprimido aceitoso y bandejas de almacenamiento contaminadas cerca de las áreas de tratamiento e impresión.
Elija una cámara de vacío fija, un sistema de tambor rotatorio al vacío o una unidad de plasma atmosférico según la geometría de la pieza, el volumen de producción y las áreas que requieren tratamiento.
Las variables principales de la receta incluyen:
Comience con pruebas controladas y cambie un parámetro a la vez. La receta correcta es la dosis de tratamiento más baja y práctica que cumpla repetidamente con la prueba de adhesión requerida sin afectar la superficie del juguete.
Evite sobrecargar una cámara o tambor. Las piezas que permanecen presionadas entre sí pueden proteger las áreas de contacto del plasma. El enredo, el anidamiento y la rotación restringida también pueden crear un tratamiento desigual.
Registre el número y peso de las piezas por lote, la posición del portador y la velocidad del tambor para que la misma condición de carga pueda reproducirse.
Las superficies de polímero activadas pueden perder gradualmente parte de su mayor energía superficial debido al envejecimiento, la contaminación o la migración de aditivos. Complete la operación posterior lo antes posible después del tratamiento.
Si el almacenamiento es inevitable, determine una ventana aceptable de tratamiento a impresión mediante pruebas bajo las condiciones reales de embalaje, temperatura y humedad.
Aplique y cure la tinta, pintura o adhesivo según las instrucciones del proveedor. Evalúe la adhesión solo después del período de curado especificado. Las pruebas de cinta inmediatas pueden no representar el rendimiento de un recubrimiento que requiere secado adicional o curado químico.
| Sistema de tratamiento | Más adecuado para | Principales ventajas | Limitaciones importantes |
|---|---|---|---|
| Plasma de vacío de cámara fija | Juguetes delicados, componentes posicionados y piezas que no deben frotarse entre sí | Química de gas controlada, tratamiento de cámara completa y recetas de lote repetibles | Los accesorios y las superficies en contacto pueden crear sombras de tratamiento |
| Plasma de vacío de tambor rotatorio | Figuras pequeñas e irregulares de TPE y componentes moldeados a granel | Cambia continuamente la orientación de la pieza y expone múltiples lados durante el tratamiento | El contacto pieza a pieza puede marcar superficies frágiles o dañar características delicadas |
| Plasma atmosférico | Superficies accesibles, áreas de decoración seleccionadas y líneas de producción automatizadas | Sin ciclo de vacío y integración más fácil en la fabricación continua | Los huecos, socavados y áreas ocultas requieren validación cuidadosa de la trayectoria de la boquilla |
Para una descripción general de los sistemas de lote disponibles, explore limpiadores de plasma de vacío .
| Variable | Por qué es importante | Control recomendado |
|---|---|---|
| Formulación de TPE | Diferentes polímeros, aceites y aditivos responden de manera diferente al plasma | Registre el grado del material y revalide después de cambios en el compuesto |
| Contaminación superficial | El desmoldeante, el aceite y el polvo pueden bloquear el contacto directo con tinta o adhesivo | Controle el moldeo, manejo, almacenamiento y limpieza preliminar |
| Gas de proceso | La química del gas afecta la limpieza, los grupos funcionales y el comportamiento de grabado | Compare los gases aprobados usando el TPE real y el material posterior |
| Potencia del plasma | La potencia insuficiente puede subtratar; la potencia excesiva puede afectar la apariencia | Establezca una ventana de operación en lugar de usar la potencia máxima |
| Tiempo de tratamiento | Determina la dosis total de plasma recibida por la pieza | Pruebe varios niveles de exposición manteniendo constantes las demás variables |
| Temperatura de la pieza | Algunos compuestos blandos pueden deformarse o cambiar de aspecto si se sobrecalientan | Mida la temperatura real de la pieza durante el desarrollo del proceso |
| Velocidad del tambor | Afecta el movimiento de la pieza, la uniformidad de la exposición y el contacto mecánico | Equilibre la exposición superficial frente al riesgo de daño de la pieza |
| Cantidad del lote | La sobrecarga puede crear apantallamiento, anidamiento o tratamiento no uniforme | Defina una carga máxima repetible por número de piezas o peso total |
| Retraso entre tratamiento e impresión | La energía superficial puede disminuir por envejecimiento y contaminación | Imprima o adhiera rápidamente y valide cualquier ventana de almacenamiento requerida |
| Tinta y proceso de curado | El plasma no puede corregir una tinta incompatible o un curado incompleto | Valide plasma, tinta, aplicación y curado como un solo proceso |
Los bolígrafos o tintas de prueba Dyne pueden proporcionar una indicación rápida de la humectación superficial. Use líquidos de prueba frescos y compatibles y siga un procedimiento estandarizado porque la técnica del operador puede influir en el resultado.
Un resultado de dyne debe tratarse como un indicador del proceso, no como prueba de la adhesión final del recubrimiento.
La medición del ángulo de contacto proporciona una comparación más cuantitativa de muestras tratadas y no tratadas. Los ángulos de contacto de líquidos más bajos generalmente indican una mejor humectación, pero el resultado no reemplaza las pruebas de adhesión del producto terminado.
Aplique el recubrimiento real, déjelo curar y evalúe si el recubrimiento se desprende bajo un procedimiento definido de corte y cinta. El método de prueba, la cinta, el período de curado y la técnica del operador deben mantenerse consistentes.
Los gráficos de juguetes pueden experimentar toques, frotamientos, contacto con el empaque y limpieza repetidos. Use una prueba de frote o abrasión controlada que represente las condiciones previstas del producto.
Para componentes adheridos, use una prueba definida de pelado, tracción o tensión. Registre el modo de falla: la falla adhesiva en la interfaz de TPE, la falla cohesiva dentro del adhesivo o la deformación del TPE proporcionan información diferente sobre la unión.
Evalúe las piezas terminadas después de condiciones relevantes de temperatura, humedad y almacenamiento. Algunos recubrimientos funcionan bien inmediatamente después de la impresión, pero pierden adhesión después de la migración de aditivos o la exposición ambiental.
Nota de cumplimiento: el tratamiento con plasma es un proceso de fabricación, no una certificación de seguridad de juguetes. El fabricante aún debe validar el compuesto de TPE completo, colorante, tinta, recubrimiento, adhesivo y juguete terminado contra los requisitos del mercado objetivo.
Las posibles causas incluyen:
Primero confirme la condición de la superficie entrante, el tiempo entre tratamiento e impresión y el proceso de curado de la tinta. Evite aumentar la potencia del plasma antes de verificar si la tinta es químicamente compatible con el TPE.
La adhesión desigual puede resultar de características empotradas, piezas que se tocan entre sí, puntos de contacto fijos, movimiento insuficiente del tambor o una trayectoria de boquilla atmosférica que no cubre el área de impresión completa.
Use mediciones de dyne o ángulo de contacto en varias ubicaciones. Ajuste la orientación de la pieza, la cantidad de carga, los accesorios, la velocidad del tambor o la trayectoria de la boquilla según sea necesario.
Verifique si el tambor o la cámara está sobrecargado. Las piezas pueden anidarse entre sí, permanecer atrapadas debajo de otros componentes o recibir una exposición diferente debido al peso y la geometría.
Defina el lote usando tanto el número de piezas como el peso total. Confirme que las piezas puedan moverse libremente sin causar daño mecánico excesivo.
Los cambios visibles o táctiles pueden indicar una intensidad de tratamiento excesiva, una exposición excesiva, un grabado no deseado o una temperatura de la pieza demasiado alta.
Reduzca la dosis de tratamiento y evalúe una receta de gas alternativa. Confirme el resultado mediante comparaciones de color, brillo, dureza y tacto, no solo mediante inspección visual.
Esto puede deberse al envejecimiento de la superficie, la contaminación del aire o la migración continua de aceites y aditivos desde el interior del TPE.
Acorte el tiempo de espera antes de la impresión y pruebe el material después de un almacenamiento realista. Si la migración continúa después del tratamiento, consulte a los proveedores de TPE y tinta sobre un compuesto o sistema de recubrimiento más compatible.
Incluso los materiales vendidos bajo la misma descripción general de TPE pueden contener diferentes proporciones de polímeros, cargas, pigmentos o aditivos. Registre la información del lote del proveedor e incluya controles de material entrante en el plan de control de producción.
Las aplicaciones potenciales incluyen la preparación de superficies antes de:
Hay información adicional sobre la preparación de tintas y recubrimientos disponible en la página de aplicación de tratamiento con plasma para embalaje e impresión application page.
Determine si el área de tratamiento es plana, de acceso externo, empotrada o distribuida alrededor de todo el juguete. Las superficies complejas en todo el contorno pueden requerir un sistema diferente al de un área de impresión localizada.
Un tambor rotatorio proporciona una orientación cambiante pero también hace que las piezas entren en contacto con el tambor y entre sí. Las proyecciones delgadas, las superficies pintadas blandas y los detalles delicados pueden requerir un soporte fijo en su lugar.
Registre el número de piezas requeridas por hora, el tiempo de ciclo disponible y el inventario permitido de trabajo en proceso. Un sistema de laboratorio puede ser adecuado para el desarrollo de recetas, mientras que la producción industrial puede requerir un tambor más grande o una línea automatizada.
La potencia ajustable, el flujo de gas, la presión, el tiempo de proceso y la velocidad del tambor permiten adaptar el tratamiento a diferentes compuestos de TPE. El almacenamiento y monitoreo de recetas respaldan una producción más consistente.
El limpiador de plasma de vacío de tambor rotatorio RD-10 utiliza una cámara de reacción giratoria para exponer polvos pequeños, partículas y componentes irregulares a plasma de baja presión.
Para aplicaciones de juguetes de TPE, las pruebas de muestra deben confirmar que la rotación mejora la exposición sin rayar, deformar o enredar las piezas.
El limpiador de plasma de tambor de vacío grande RD-200 está diseñado para lotes industriales más grandes de componentes a granel y complejos. La capacidad del lote debe confirmarse utilizando las dimensiones reales del juguete, el peso y el movimiento requerido dentro de la cámara.
Las dimensiones de la cámara, la estructura del tambor, los soportes, la potencia del plasma, el control del flujo de gas y las interfaces de automatización pueden necesitar configurarse alrededor de una línea de producción de juguetes específica.
Explore el equipo de plasma personalizado y la adaptación de procesos para tamaños de lote no estándar o requisitos de automatización.
Un proceso de plasma confiable debe desarrollarse utilizando el compuesto de TPE real, la geometría moldeada, la condición de contaminación, la tinta o adhesivo y el ciclo de producción.
Proporcione la siguiente información al solicitar una evaluación:
Contacte con Fari Plasma para hablar sobre la evaluación de muestras, el desarrollo de procesos y la selección de equipos para la impresión, el recubrimiento o el pegado de juguetes de TPE.
Muchos compuestos de TPE tienen baja energía superficial y pueden contener residuos de desmoldante, aceites o aditivos que migran. Estas condiciones reducen la humectación de la tinta y pueden crear una capa débil entre el recubrimiento y el TPE.
El plasma puede eliminar o modificar residuos orgánicos superficiales finos en condiciones de proceso adecuadas. Puede no ser suficiente para contaminación gruesa o para aditivos que migran continuamente desde el compuesto de TPE.
El plasma actúa principalmente sobre la superficie, por lo que un proceso optimizado puede preservar la flexibilidad y dureza del TPE. Un tratamiento excesivo puede afectar la apariencia o el tacto, por lo que se debe probar el material real.
Ningún método es universalmente mejor. El plasma de vacío es útil para el tratamiento por lotes controlado y superficies expuestas complejas. El plasma atmosférico suele ser adecuado para el tratamiento localizado y la producción en línea. La decisión depende de la geometría, el rendimiento y el área de tratamiento requerida.
La ventana de tratamiento efectiva depende de la formulación del TPE, la receta de plasma, el entorno y las condiciones de almacenamiento. La impresión o el pegado deben completarse lo antes posible, y cualquier período de almacenamiento requerido debe validarse.
Un tambor rotatorio puede cambiar la orientación de las piezas y mejorar la exposición de múltiples superficies. La uniformidad depende de la carga del tambor, la rotación, la geometría de las piezas y si los componentes se anidan o permanecen en contacto. También se deben verificar las características frágiles para detectar daños mecánicos.
No. El plasma mejora la preparación de la superficie, pero el rendimiento final también depende del compuesto de TPE, la compatibilidad de la pintura o tinta, el espesor de aplicación, el proceso de curado y el entorno del producto.
No. El tratamiento de plasma no certifica un juguete terminado. El fabricante debe probar el material completo, el recubrimiento, el adhesivo y el producto contra los requisitos aplicables en cada mercado objetivo.
