Tratamiento con plasma atmosférico para cables y alambres El tratamiento con plasma atmosférico para cables y alambres mejora la humectabilidad de la superficie antes de la impresión, el marcado, la unión adhesiva, el sellado y el sobremoldeo. Las cubiertas de los cables suelen estar hechas de PE, PVC, XLPE, TPE, TPU, silicona, caucho, nailon o fluoropolímeros. Muchos de estos materiales tienen baja energía superficial o contienen aditivos que migran a la superficie, lo que dificulta una adhesión fiable sin un tratamiento previo.
Un sistema de plasma en línea proporciona una forma seca y controlable de limpiar y activar la superficie del cable en movimiento inmediatamente antes del siguiente paso de fabricación. Este artículo explica el mecanismo de tratamiento, las aplicaciones típicas, las opciones de integración y los controles de proceso necesarios para una producción estable.
Un cable puede parecer limpio mientras aún lleva una capa límite débil de aceite de procesamiento, agente de liberación, plastificante o aditivo migrado. Al mismo tiempo, el polímero de la cubierta puede ser demasiado no polar para que una tinta o adhesivo lo humedezca. Estas condiciones pueden causar:
Cambiar la tinta o el adhesivo puede mejorar el síntoma sin eliminar la variación superficial subyacente. El tratamiento con plasma prepara la cubierta real del cable para que el material posterior pueda formar una interfaz más consistente.
Un generador de plasma atmosférico ioniza aire comprimido u otro gas de proceso y dirige el flujo reactivo a través de una boquilla de tratamiento. El plasma interactúa con la superficie del cable de tres maneras complementarias:
El proceso es seco y opera a presión atmosférica, por lo que puede instalarse directamente en una línea continua. La energía del tratamiento se concentra en la superficie; la distancia, la velocidad y la potencia correctas siguen siendo esenciales para proteger la cubierta y mantener el rendimiento eléctrico y mecánico. Para una visión general, lea Explicación del tratamiento superficial con plasma.
Los cables necesitan leyendas duraderas para la identificación del producto, especificaciones, trazabilidad e instalación. La activación con plasma antes de la inyección de tinta, tampografía u otro marcado basado en tinta mejora la humectación y puede ayudar a que la capa impresa resista el desgaste y la manipulación. Los mismos principios superficiales también se aplican a las películas poliméricas, como se describe en nuestra guía sobre tratamiento con plasma para la adhesión de tinta y recubrimientos.
El plasma puede preparar las cubiertas de los cables antes de unir etiquetas, cintas, fundas protectoras, componentes de sensores o características de ensamblaje. Tratar cerca del punto de aplicación del adhesivo minimiza la variación causada por el envejecimiento superficial o la recontaminación.
En un conector sobremoldeado, la cubierta del cable debe unirse al compuesto de moldeo con suficiente fuerza para resistir la flexión, las fuerzas de tracción y la exposición ambiental. El tratamiento con plasma puede mejorar la interfaz antes del moldeo por inyección, encapsulado o sellado. El resultado final también depende de la compatibilidad de materiales, las condiciones del molde y la geometría de la unión.
Los cables especiales pueden recibir recubrimientos protectores, imprimaciones o encapsulantes. Aumentar la energía superficial ayuda a que estos materiales formen una película uniforme y reduce el deshumedecimiento, los poros y la retracción de bordes.

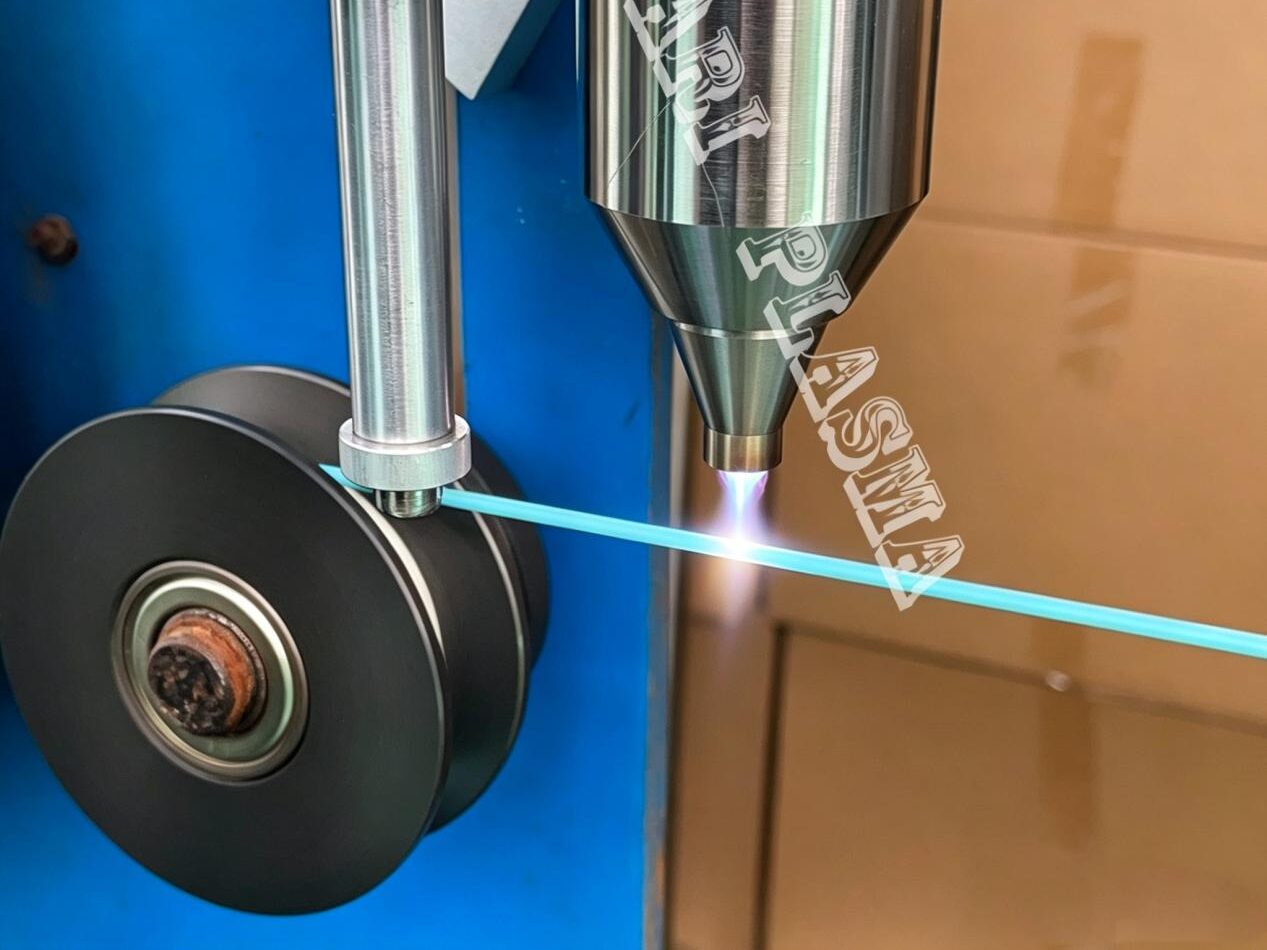

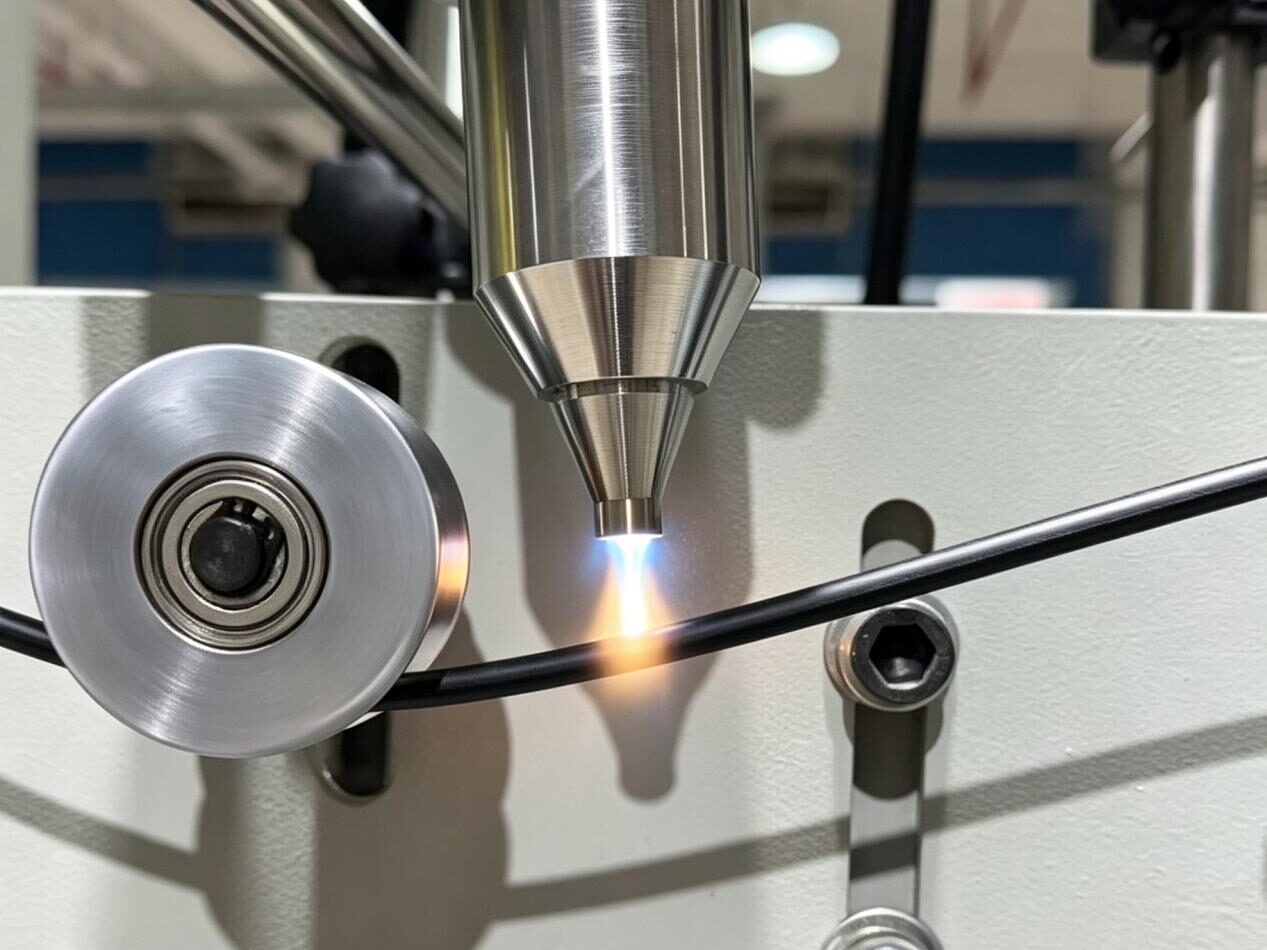

La estación de tratamiento puede instalarse después de la extrusión y el enfriamiento, o inmediatamente antes de la impresión, unión o sobremoldeo. Una configuración típica en línea incluye guías de cable, boquilla de plasma, ajuste de altura, protección y sincronización con la velocidad de línea.
Las decisiones de integración importantes incluyen:
Para planificación de mayor volumen, consulte 5 señales de que su línea de producción está lista para la integración de plasma en línea.
Un chorro fijo único activa solo el área que alcanza. Cuando una aplicación requiere unión o sobremoldeo de 360 grados, el sistema puede usar boquillas anguladas, una disposición de múltiples cabezales, rotación del cable o una configuración de tratamiento de anillo diseñada específicamente. La geometría de la boquilla debe seleccionarse en función del diámetro del cable, la velocidad de línea y el ancho de tratamiento requerido, en lugar de copiarse de un proceso de piezas planas.
El tratamiento atmosférico suele ser la opción práctica para cable continuo porque el producto pasa por la estación sin ciclo de vacío. Las diferencias entre los formatos de entrega se explican en Plasma atmosférico vs. plasma de baja presión.
El plasma atmosférico puede evaluarse para cubiertas de PE, PVC, XLPE, TPE, TPU, silicona, caucho, nailon y ciertos fluoropolímeros. No existe una receta universal: los rellenos, retardantes de llama, plastificantes, colorantes y aditivos de superficie pueden cambiar la respuesta incluso dentro de la misma familia de polímeros.
Antes de liberar la producción, los fabricantes deben probar lotes de cable representativos y confirmar:

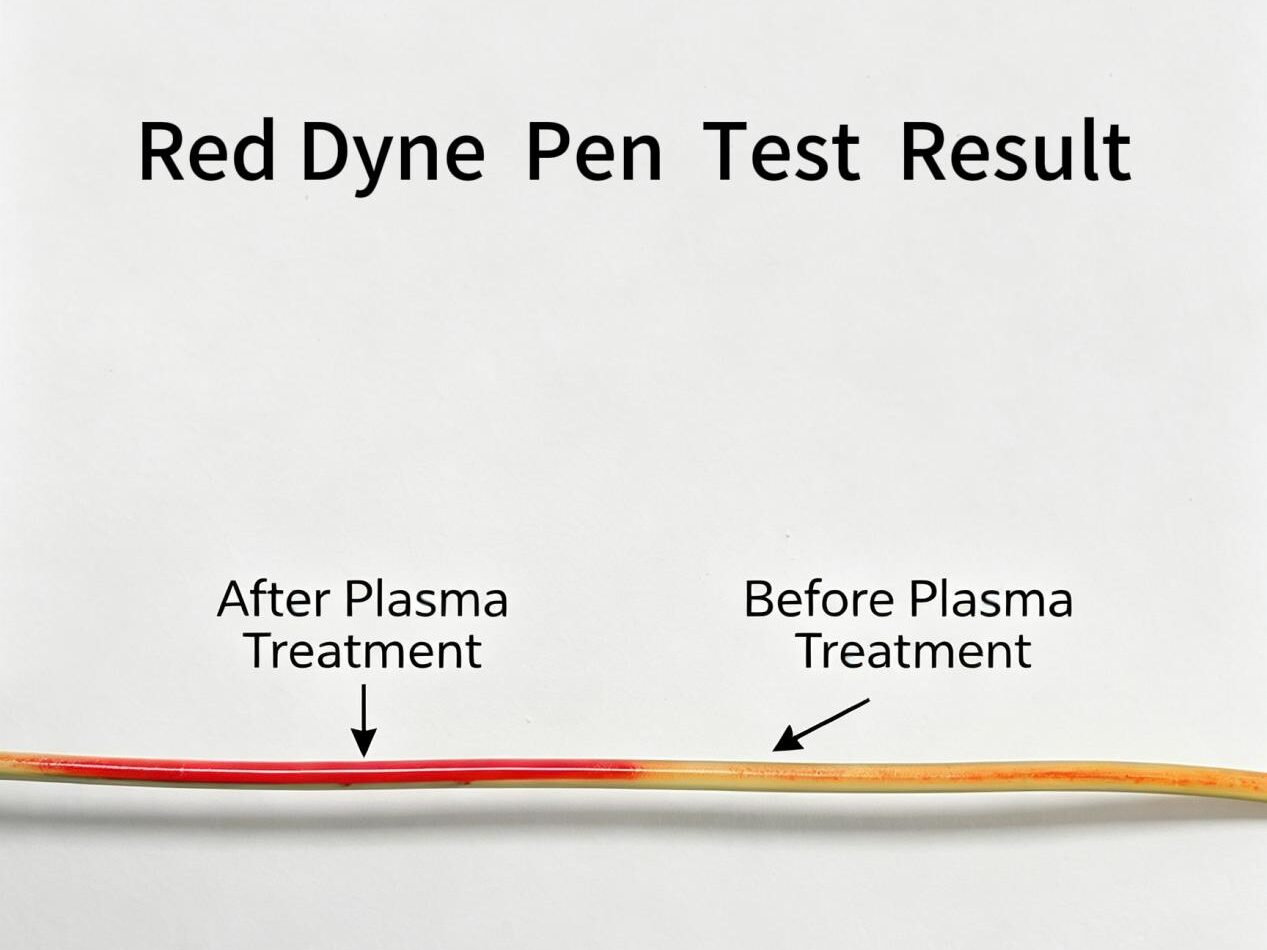

La activación superficial no se evalúa de manera confiable solo por la apariencia. Una verificación rápida en línea puede usar solución de dyne o un bolígrafo de dyne en un área de prueba adecuada. Las pruebas de ángulo de contacto en cupones planos de referencia son útiles cuando la medición directa en un cable curvo es difícil.
Los datos de energía superficial deben combinarse con una prueba funcional como resistencia a la fricción de impresión, adhesión de cinta, resistencia al pelado, fuerza de desprendimiento del sobremolde o prueba de fugas. Para ayuda a elegir un método, revise Prueba de tinta dyne vs. ángulo de contacto vs. XPS.
El gas de proceso también afecta la química de la superficie. La guía de selección de gas para tratamiento con plasma proporciona contexto adicional para procesos con aire, oxígeno, nitrógeno y argón.
Un proceso correctamente diseñado puede activar la superficie sin dañar el aislamiento en masa. La ventana de operación segura depende del material de la cubierta, el espesor de pared, la velocidad del cable, la distancia de la boquilla y la potencia. Las pruebas visuales, eléctricas y mecánicas deben incluirse en la calificación.
Sí. Las estaciones de plasma atmosférico se configuran comúnmente como módulos en línea. La integración debe incluir guías mecánicas, protección, sincronización de velocidad de línea y un interbloqueo de parada para que un cable estacionario no se sobreexponga.
No. Las formulaciones de PE, PVC, XLPE, TPE, TPU, silicona y fluoropolímero responden de manera diferente. Los aditivos y colorantes también pueden cambiar la ventana de proceso, por lo que las recetas deben validarse y almacenarse por familia de cable.
En algunas aplicaciones, el plasma puede reducir o eliminar el paso de imprimación, pero esto depende de la tinta, el adhesivo, el compuesto de sobremoldeo y el requisito de rendimiento. La decisión debe basarse en pruebas comparativas de adhesión y envejecimiento.
Monitoree parámetros del equipo como potencia, flujo de gas, distancia y velocidad de línea, luego confirme la salida con una verificación de energía superficial y una prueba de adhesión funcional. El seguimiento de los datos de proceso y calidad facilita la detección del desgaste de la boquilla, la contaminación y la deriva de configuración.
El sistema adecuado depende del material del cable, el diámetro, la velocidad de línea, la cobertura requerida y el proceso de impresión o unión posterior. Explore nuestros productos de tratamiento con plasma or contacte con FARI Plasma para organizar pruebas de muestras y discutir una estación de tratamiento de cables en línea o personalizada.
