Limpieza por plasma de vacío para chips semiconductores es un proceso seco controlado para eliminar contaminación orgánica traza y preparar superficies seleccionadas antes de la adhesión de dado, el bonding por hilo o flip-chip, el underfill, el moldeo u otras operaciones de encapsulado avanzado. Puede alcanzar características pequeñas difíciles de limpiar por vía húmeda, pero debe cualificarse frente al chip, encapsulado, metalización, pasivación y presupuesto de contaminación exactos.

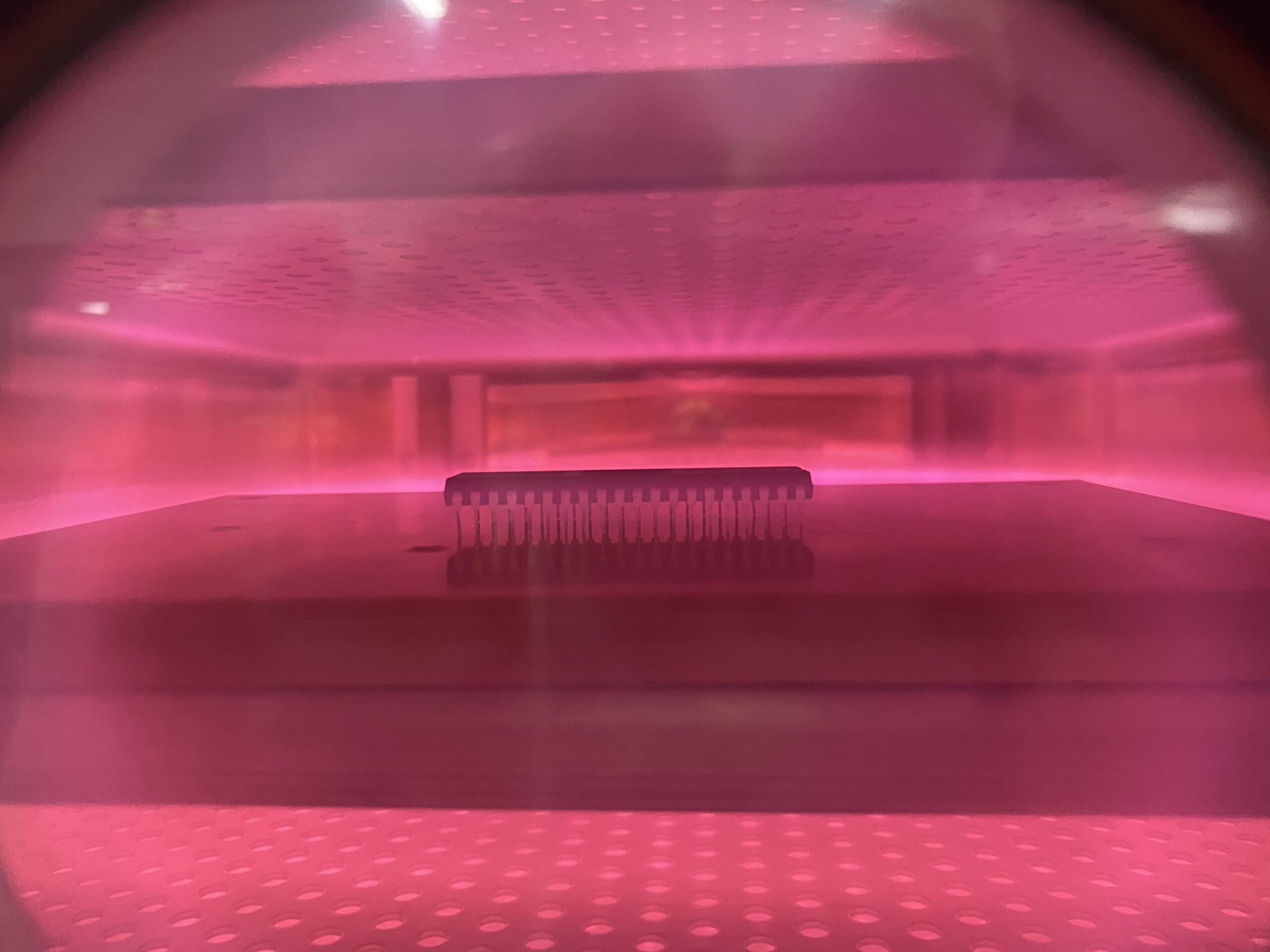

El encapsulado de paso fino deja poca tolerancia a los residuos. El fundente, los compuestos de moldeo, el adhesivo de cinta, el aceite de manipulación, los residuos de fotorresistencia, las partículas y el óxido pueden interferir con el mojado o el contacto. El resultado puede ser un vacío, delaminación, un hilo de bonding débil, una resistencia de contacto inestable o un ensamblaje que falla tras humedad y ciclado térmico.
Los métodos tradicionales con disolvente, agua o ultrasonidos pueden dejar humedad, residuos, redeposición o regiones inaccesibles. El plasma añade una opción seca, pero “nano-limpieza” debe tratarse como un objetivo a verificar, no como una garantía para cada característica.
Comience con los fundamentos en nuestra visión general del tratamiento de superficies por plasma y defina si el objetivo es limpieza, activación o grabado controlado.

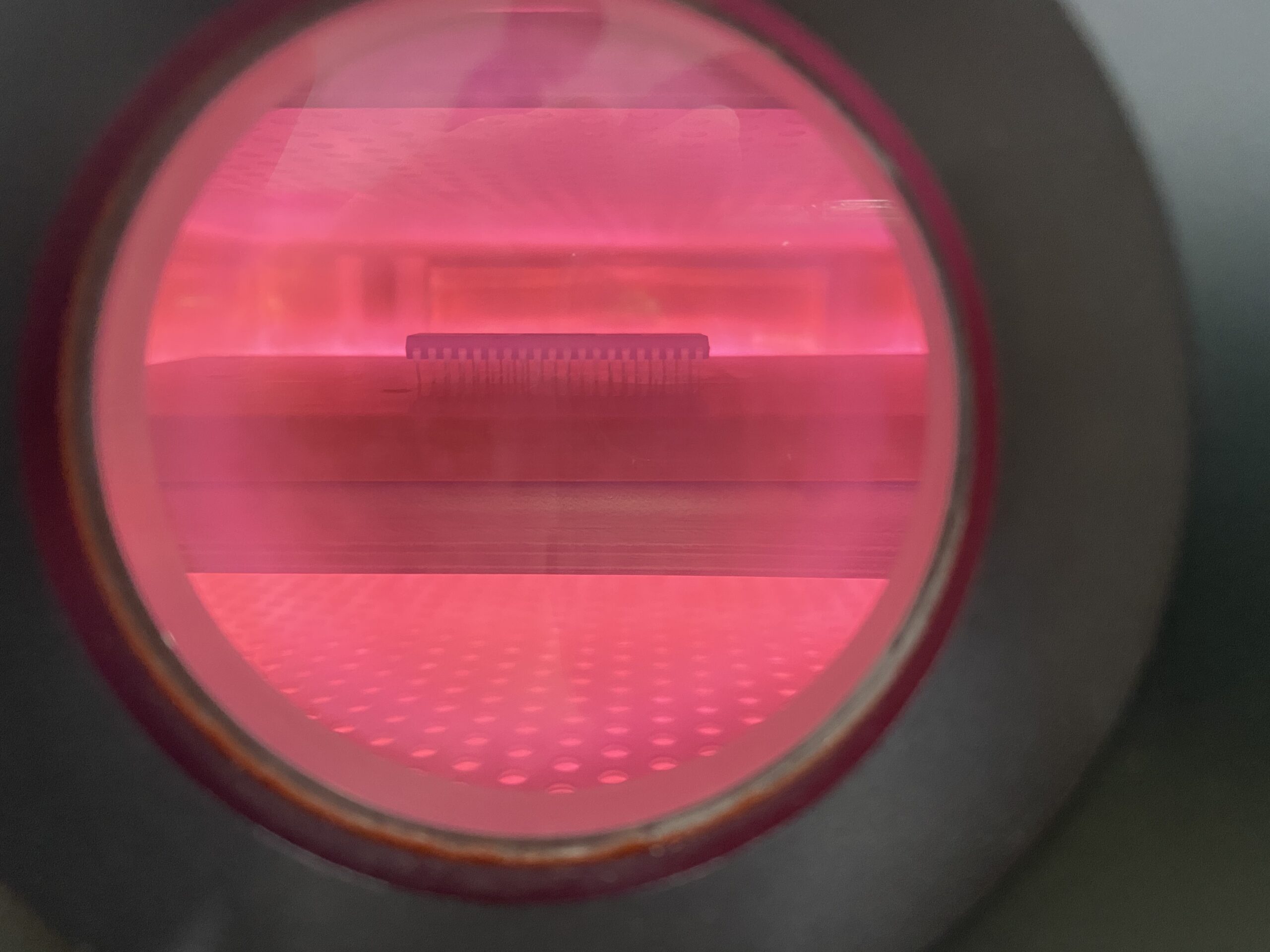

En una cámara de vacío, los iones, radicales y especies excitadas interactúan con las superficies expuestas. Según el gas y la dosis, el proceso puede oxidar residuos orgánicos, favorecer la desorción, acondicionar una capa superficial fina y aumentar la mojabilidad para un material compatible. La carga de la cámara, el sombreado del utillaje y la temperatura de la pieza influyen en la uniformidad.
La selección de gas es específica de cada aplicación. Los procesos con oxígeno pueden ayudar con la eliminación de orgánicos, mientras que el argón o el nitrógeno pueden aportar efectos físicos y químicos diferentes. Utilice la guía de selección de gases y verifique residuos, comportamiento eléctrico y química superficial.
El plasma puede preparar un dado, sustrato o pad de unión antes de la dispensación del adhesivo. Verifique la formación de vacíos, la cobertura de la línea de unión, la resistencia al cizallamiento o al tirón, el comportamiento de curado y el envejecimiento.
La limpieza puede favorecer un bonding más estable en superficies metálicas seleccionadas. No puede sustituir unos parámetros de hilo correctos, la metalurgia del pad, la sujeción ni el control de contaminación. Mida el pull y el shear del bonding, la resistencia de contacto y el modo de fallo.
Pueden reducirse residuos o películas orgánicas seleccionadas antes del moldeo o el retrabajo. Proteja la pasivación, los materiales low-k, las máscaras de soldadura y los polímeros sensibles de una dosis excesiva.
Utilice controles sin tratar y una ventana diseñada para gas, potencia, presión, tiempo, temperatura y carga. Las mediciones de energía superficial pueden cribar el mojado, pero combínelas con XPS, FTIR, análisis de partículas o iónico según corresponda. La prueba de aceptación final debe ser la función real del encapsulado: resistencia de unión, continuidad eléctrica, fugas, fiabilidad frente a humedad y ciclado térmico.
Lea los límites de la tinta dyne, el ángulo de contacto y la XPS antes de seleccionar un plan de metrología. Defina también el tiempo desde el plasma hasta la adhesión o el moldeo; las superficies activadas pueden envejecer y acumular contaminación.
Para producción, registre recetas, presión de cámara, caudal de gas, indicadores de punto final, mantenimiento, estado del utillaje y trazabilidad de lote. Una instalación compatible con sala limpia sigue necesitando extracción, materiales, controles de partículas y gestión de cambios validados.
Una dosis incompatible puede alterar metales, dieléctricos, polímeros o pasivación expuestos. Un proceso cuidadosamente cualificado puede limitar el riesgo, pero se requieren comprobaciones eléctricas, mecánicas y de fiabilidad sobre el dispositivo real.
El tratamiento de vacío puede mejorar el acceso a características pequeñas, pero la cobertura depende de la geometría, la carga y la presión. Verifique la microestructura específica en lugar de asumir zonas muertas nulas.
Sí. El silicio, el SiC, el GaN, las cerámicas, los sustratos orgánicos y las distintas metalizaciones pueden responder de forma diferente. El gas, la dosis y el punto final deben ajustarse al apilamiento superficial.
No existe una ventana universal de 24 o 72 horas. Establezca el retardo máximo en las condiciones reales de la sala de envasado y minimice la manipulación entre el tratamiento y el ensamblaje.
Puede abordar una contribución verificada de contaminación superficial o humectación. La delaminación también puede deberse a la humedad, la disparidad de CTE, el curado, el diseño del encapsulado o la selección de materiales, por lo que sigue siendo necesario un análisis de causa raíz.
FARI Plasma puede evaluar el apilamiento del encapsulado, la carga de la cámara, el objetivo de contaminación y las pruebas de fiabilidad posteriores para definir una prueba controlada. Compare formatos atmosféricos y de baja presión, revise los sistemas disponibles or contáctenos con dispositivos de muestra y el modo de fallo actual.
